水田埋茬耕整機的結構及原理
2021年09月25日 |

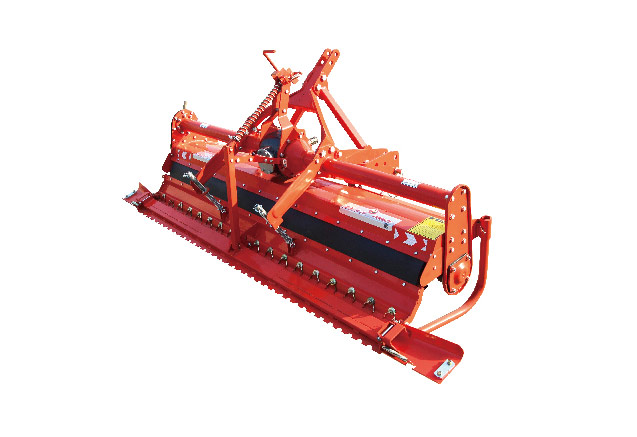

閱讀次數：828水田埋茬耕整機的結構可分為傳動裝置、工作裝置和輔助裝置三部分。傳動裝置由萬向節和傳動箱總成組成，工作裝置由刀輥總成和中間犁體部件組成，輔助裝置由懸掛架總成、機蓋、擋板、后拉桿、平板等組成。
水田埋茬耕整機是一種理想的水田留茬耕作機械，可一次完成耕作、埋茬、碎土、制漿、整平等多個工序。整機采用機架結構，工作部件對稱布置，動力為中間傳動正轉方式，具有力平衡，動力傳動平穩，能耗小，效率高，運行成本低。該機可用于高茬、秸稈較多的田間作業。拆下平板和鏟運機可直接在旱地淺層旋耕作業，是一種水、旱兩用的耕作機械。
水田埋茬耕整機與拖拉機以三點懸掛的形式連接，由拖拉機的動力輸出軸驅動。權力由拖拉機動力輸出軸,通過萬向節傳動箱,傳動箱的錐齒輪減速器和改變方向后,傳遞給一對圓柱齒輪(中間有過橋齒輪)再次慢下來,周?chē)牡遁S花鍵軸和刀軸花鍵連接,刀輥組件將動力旋轉的刀輥組件完成埋茬犁。
